2019.07.29

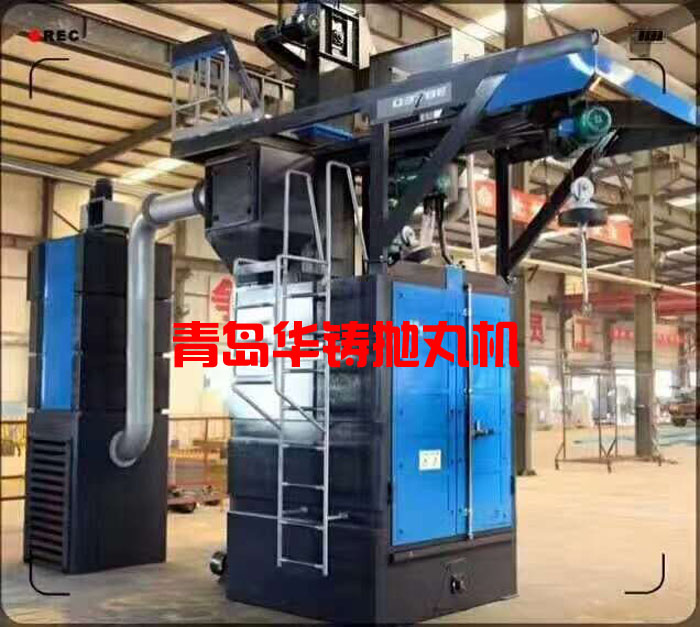

青岛华铸环保科技公司专业生产Q376吊钩式抛丸机,型号Q376单挂钩、Q376双吊钩、Q378、Q3710、Q3720、Q3730吊挂式抛丸清理机,厂家直销,价格合理,欢迎来电咨询。适合于铸造、建筑、化工、机电、机床等行业的中、小型铸、锻件的表面清理或抛丸强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化工艺,以去掉工件表面的少量粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不宜碰撞的细长、薄壁、易折件的清理。本型号的设备同时广泛应用于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业,用于提高其产品零部件的外观质量和表面工艺状态。
一、Q376吊钩式抛丸机的优点有哪些?
1、提高机械产品和金属构件的抗疲劳性能。
2、消除内应力非常集中。
3、延长工件的使用寿命。
4、优化工件的表面工艺状态。
5、大大提高清理效率。
6、减轻清理工作的劳动强度。
7、减轻环境污染。
8、采用倍受欢迎的无地坑结构形式,即节省了地坑基础的施工费用及时间,又解决了南方用户因地坑存水而造成提升机内的丸砂锈蚀结块的问题。
9、采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器,能显著地提高清理效率、获得满意的清理质量。
10、模拟抛射图及抛丸机的所有图纸均采用计算机辅助设计(CAD)绘制,抛丸器的布置更为合理。提高了弹丸利用率,保证了清理效果,减小了对室体护板的磨损。
11、采用1吨电动葫芦吊挂工件的工作方式,吊钩有独自的行走轨道,工作时无需换轨,有效地减小了装卸工件的时间。
12、吊钩具有升降、运行和室内旋转的功能。
13、采用手动开、关门方式。
二、q376吊钩式抛丸机的组成及应用:

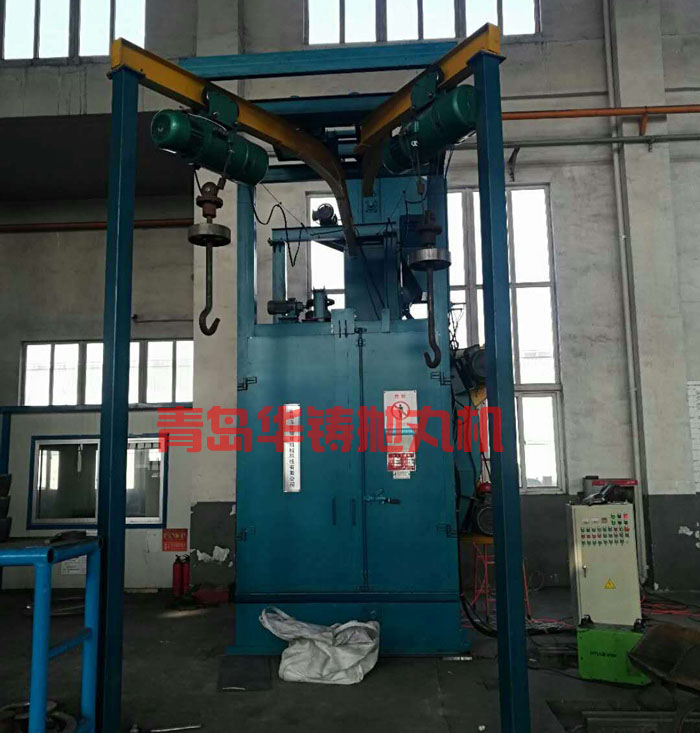

q376吊钩式抛丸清理机吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.2~1.5的弹丸抛向工件的表面,使得工件的表面达到一定的粗糙度,让工件变得美观,或者改变工件的压应力提高寿命。适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件、铝合金铸件及钢结构件进行表面清理及抛丸强化,以去掉工件表面的少量粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不宜碰撞的细长、薄壁件的清理;

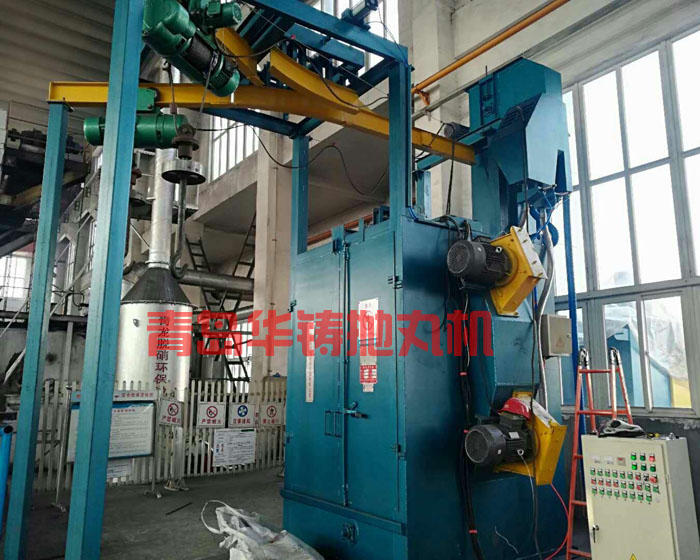

q376吊钩式抛抛丸机为双吊钩式清理设备,由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转减速装置、地基、除尘系统及电气控制部分等组成。
三、Q376吊钩式抛丸机技术资料如下:
◇ 被清理工件的最大尺寸:
直径*高 Φ800´1100 mm
◇ 吊钩
吊钩载重 500kg
自转速度 2.8r/min
电机功率 0.75KW
运行速度 20m/min
电机功率 0.75KW
升降速度 8m/min
电机功率 2*1.5KW
◇ 抛丸器:
直径 Φ380mm
抛丸量 2´125kg/min
功率 2´7.5KW
◇ 提升机:
提升量 15t/h
皮带速度 1.21m/s
功率 1.5KW
◇ 分离器:
分离量 15t/h
分离区风速 4-5m/s
◇ 螺旋输送器:
输送量 15t/h
◇ 清理一钩工件所需时间:
铸件 4-15min
锻焊件 3-12min
◇ 弹丸:
首次装入量 0.4t
直径 0.2-2.0mm
◇ 风量:
总风量 5000m³/h
清理室 3500m³/h
分离器 1500m³/h
风机功率 4KW
◇ 总功率: 25KW
