抛丸器总成厂家介绍:抛丸速度、数量、抛丸量的设计概念

2020.03.14

  青岛华铸是抛丸器总成设计生产的厂家,抛丸器总成的作用很重要。这里华铸小编从抛丸速度、抛丸器数量、抛丸量三个方面给大家介绍一下抛丸器的设计概念。

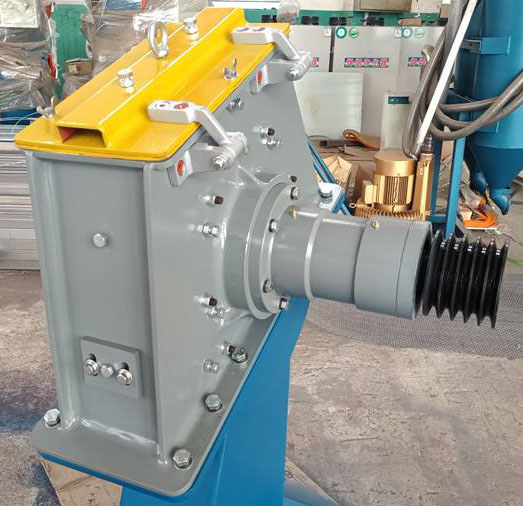

    抛丸器总成设计展示图

  1、抛丸速度。

  弹丸抛射速度不能太高。否则,铸件表面的弹痕会加深,薄壁铸件会变形,从而降低铸件的表面光洁度和尺寸精度。相反,速度与动能的平方成正比,因此过度的抛射速度会大大增加抛丸的功耗。同样的功率,如果抛射的速度提高,允许的抛丸数量就会大大减少,因为其功率与抛丸数量的1平方成正比。根据工件清洗的特点和要求选择抛丸速度常为76m/s

  2、抛丸数计算。

  抛丸装置的数量可以计算如下:

  N=n1*n2

  N -抛丸总数;N1 -腔体的抛丸排数,一旦确定室体长度,就可以确定n 1;N2 -每行的抛丸数。

  抛丸装置的每一排均可通过作图方法确定。换句话说,根据每个抛丸的旋转和最有效的击球角度,根据抛丸的扇形角θ,抛出角ψ和丸流中工件的入射角度,绘制每个抛丸的扇形丸区域位置图。

  这个方法是根据投掷角度绘制同心圆a,抓住两个a圆的切线,使其成为扇形角度。这两条切线是这个抛丸的扇形抛射区域的两个界限。通过在相邻抛丸扇区相交的地方创建一定的匹配度来确定抛丸的位置大小。

  如果公式n1=1n2=2,则N=n1*n2=2,即所需的抛丸数量为2

  3、抛丸装置抛丸量。

  抛丸装置Q305-C型,抛丸量为120kg/min,叶轮速度为2200r/min,叶轮直径为450毫米,弹丸初始速度(0)76m/s,具体取决于工作要求来定。
